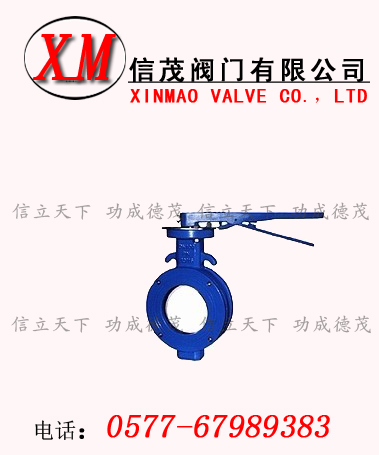

我公司為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
單偏心蝶閥-D41H/D71H單偏心蝶閥產品采用標準
|
結構形式
|
單偏心
|
|
設計依據
|
GB
|
API
|
|
驅動方式
|
手動、蝸輪蝸桿傳動、手動、電動
|
|
設計標準
|
GB/T 12238
|
API609、MSS.SP-68
|
|
結構長度
|
GB/T12221
|
ASMEB16.10、API609、MSS.SP-6８
|
|
連接法蘭
|
JB/T79 JB/T82、GN/T9115
|
ASME B16.5、ASME B16.47
|
|
試驗和檢驗
|
JB/T 9092
|
API 598
|
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造
單偏心蝶閥-D41H/D71H單偏心蝶閥主要零件材料
|
序號
|
材質
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
WCB、CF8、CF8M、CF3M
|
8
|
填料
|
柔性石墨
|
|
2
|
軸套
|
Cu、PTFE+不銹鋼
|
9
|
填料壓蓋
|
2Cr13、ASTM A27-420
|
|
3
|
蝶板
|
WCB、CF8、CF8M、CF3M
|
10
|
填料壓蓋
|
WCB、CF8、CF8M
|
|
4
|
閥桿
|
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
11
|
支架Yoke
|
WCB、CF8、CF8M、CF3、CF3M
|
|
5
|
密封組合件
|
A105+橡膠、A105+F6、不銹鋼
|
12
|
指示板
|
Cu、不銹鋼
|
|
6
|
軸套
|
Cu、PTFE+不銹鋼
|
13
|
手柄
|
KTH330、QT400-17
|
|
7
|
填料墊
|
2Cr13
|
|
|
|
