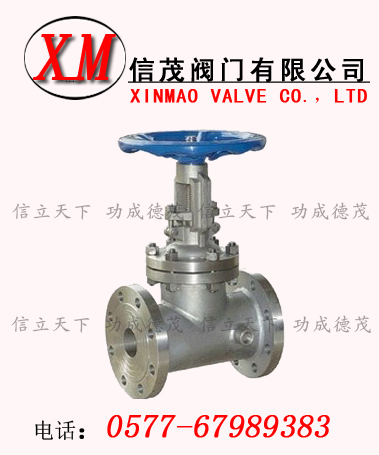

保溫夾套閘閥-BZ41H/W保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
保溫夾套閘閥-BZ41H/W保溫夾套閘閥標準規范
|
設計制造
|
結構長度
|
連接法蘭
|
壓力溫度等級
|
試驗與檢驗
|
|
GB12234
API600
|
廠標
|
ANSI B16.5
GB9112～9131
JB/T74～90
SH3006
HG20615～20635
|
ANSI B16.34
|
API598 JB/T 9092
|
閥體材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驅動方式 手動。連接形式 承插焊、內螺紋、對焊、法蘭。
保溫夾套閘閥-BZ41H/W保溫夾套閘閥產品范圍
|
公稱壓力
或壓力級
|
公稱通徑 DN/NPS
|
|
15
|
20
|
25
|
32
|
40
|
50
|
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
Class800
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class150
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class300
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class600
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class900
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class1500
|
·
|
·
|
·
|
·
|
·
|
·
|
|
Class2500
|
·
|
·
|
·
|
·
|
·
|
·
|
保溫夾套閘閥-BZ41H/W保溫夾套閘閥附加說明
保溫夾套閘閥的連接法蘭規格一般大于閥門的公稱通徑。
用戶無特殊說明，我公司一般按下表配制法蘭：
|
閥門公稱通徑
DN
(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
法蘭規格
(mm)
|
15×40
|
20×40
|
25×50
|
32×50
|
40×65
|
50×80
|
65×100
|
80×125
|
100×150
|
|
閥門公稱通徑DN(mm)
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
法蘭規格
|
125×150
|
150×200
|
200×250
|
250×300
|
300×350
|
350×400
|
400×450
|
450×500
|
500×550
|
